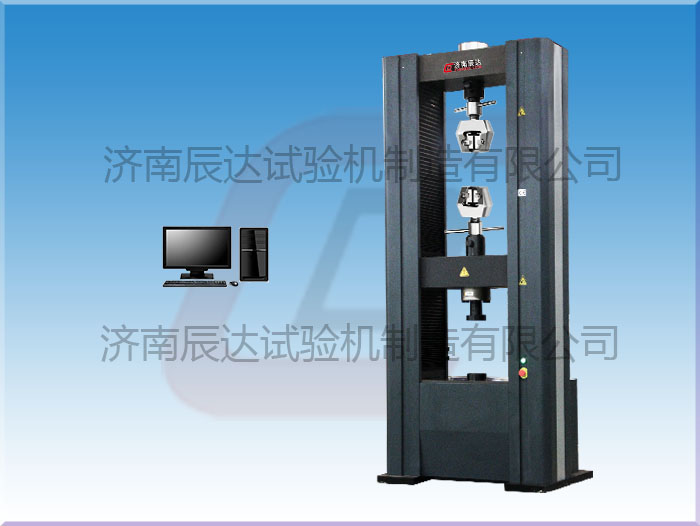

WDW-E型微機控制電子萬能試驗機

更新時間：2022-06-13 09:42:25點擊次數：次

產品概述：

WDW-E型微機控制電子萬能試驗機對各種金屬材料、非金屬材料、復合材料、高分子材料等材料進行力學性能測試的高精度、多用途的材料試驗機。采用伺服電機通過減速系統驅動精密滾珠絲杠旋轉，帶動加載橫梁上下移動，完成對試樣或者是構件的拉伸、壓縮、彎曲、剪切、撕裂、剝離、刺破、頂破等試驗，拉伸空間和壓縮空間均可通過絲杠的旋轉、帶動中橫梁上下移動來自動調整。

由控制器、伺服電機、負荷傳感器、位移傳感器、引伸計與計算機共同組成的精密閉環控制系統，可自動精確地控制試驗過程，并自動測量試驗力、位移、變形等試驗參數。

試驗機可實現等速率試驗力、等速率變形、等速率位移等試驗，并可在一次試驗中實現力、變形、位移三段控制，各控制之間可平滑轉換。

相關標準

GB/T16491-2008 《電子式萬能試驗機》

GB/T 2611-2007 《試驗機 通用技術要求》；

GB/T 13634-2008 《單軸試驗機檢驗用標準測力儀的校準》；

GB/T 22066-2008 《靜力單軸試驗機用計算機數據采集系統的評定》；

GB/T 16825.1-2008 《拉力和壓力試驗機測力系統的檢驗與校準》；

JJG 139-2014 《拉力、壓力和萬能試驗機》；

JB/T 6146-2007 《引伸計 技術條件》；

技術參數：

規格型號	WDW-100E	WDW-200E
最大負荷（kN）	100	200
試驗機準確度等級	0.5級	0.5級
試驗力示值相對誤差	±0.5％以?xún)?nèi)	±0.5％以?xún)?nèi)
試驗力測量范圍	0.4％－100％FS	0.4％－100％FS
變形（引伸計）測量范圍	1%--100%FS	1%--100%FS
變形示值相對誤差	±0.5％以?xún)?nèi)	±0.5％以?xún)?nèi)
應變控制速率范圍	0.005-0.5FS/S	0.005-0.5FS/S
橫梁移動行程	900	900
橫梁移動速度(mm/min)	0.001～500	0.001～500
有效試驗寬度	600	600
最大拉伸空間	600	600
最大壓縮空間	600	600
圓試樣夾塊的夾持范圍	Φ4～Φ20	Φ4～Φ20
壓板尺寸	?100	?100
主機外形尺寸（長×寬×高，mm）	8607201978	1110×770×2558mm
總功率（kW）	1000W；	3500W；
重量	1000	1600
電源電壓	380V/50Hz±10%	380V/50Hz±10%
