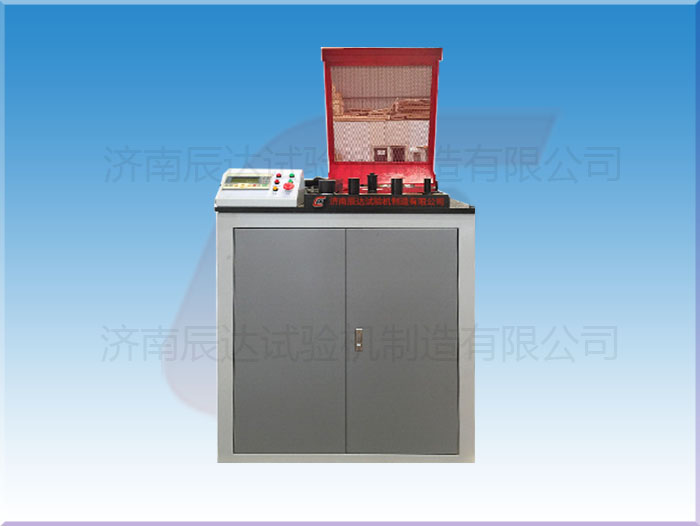

鋼筋反復彎曲試驗機

更新時間：2017-08-19 09:05:00點擊次數：次

該試驗機是對鋼筋進行冷彎試驗和平面反向彎曲試驗的一種工藝設備。其主要參數符合GB/T1499.2-2007《鋼筋混凝土用鋼第2部分：熱軋帶肋鋼筋》和YB/T5126-2003《鋼筋混凝土用鋼筋彎曲和反向彎曲試驗方法》中的有關規定?？蓮V泛用于鋼鐵冶金、鋼架結構、預制構件、建工建材、鋼筋生產等企業以及質量監督所、工程質檢站、科研院所、大專院校等單位，是檢驗螺紋鋼筋冷彎性能和反彎性能不可缺少的理想試驗設備。

試驗機有機架、工作臺、工作盤、減速機、壓緊裝置、電氣控制箱、安全防護罩和彎曲附件等構成，具有結構緊湊、操作簡單、承載能力大、運行平穩、噪音低，且彎曲角度顯示直觀、安全可靠、維修方便等特點。為了保證操作人員和設備的安全，試驗機還配備了可靠的限位機構，當電氣控制部分發生失控或操作時可及時是設備停止運轉。

技術參數

型號規格

GW-40B

GW-50B

試驗最大直徑

φ40mm

φ50mm

正向彎曲角度

0-180°內任意設定

反向彎曲角度

0-25°內任意設定

工作盤轉速

≤20°/s

輥心距離

165mm

165mm

工作盤直徑

φ580mm

φ760mm

支撐臂調整方式

電動調整

鋼筋彎心附件

HRB-335/φ6-φ40/或選配

HRB-335/φ6-φ50/或選配

電動機功率

1.5kw

2.2kw

機器外形

1200×900×1188mm

1700×1170×1150mm

機器重量

1500kg

2500kg

(以上參數僅供參考，詳細參數以真實設備為主)

型號規格	GW-40B	GW-50B
試驗最大直徑	φ40mm	φ50mm
正向彎曲角度	0-180°內任意設定
反向彎曲角度	0-25°內任意設定
工作盤轉速	≤20°/s
輥心距離	165mm	165mm
工作盤直徑	φ580mm	φ760mm
支撐臂調整方式	電動調整
鋼筋彎心附件	HRB-335/φ6-φ40/或選配	HRB-335/φ6-φ50/或選配
電動機功率	1.5kw	2.2kw
機器外形	1200×900×1188mm	1700×1170×1150mm
機器重量	1500kg	2500kg
