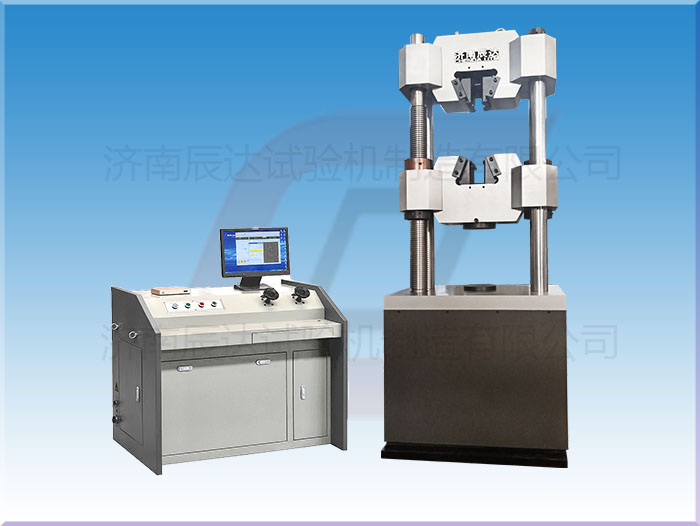

關于液壓萬能試驗機傳感器的標定

以量程為50kN的傳感器為例，其他量程的傳感器的標定操作雷同。

1. 檔(量程)的標定：

①. 選擇檔(量程)：

②. 示值清零：應在力傳感器不受力的狀態(tài)下清零。

③. 選擇個標定點10.000kN：用鼠標點擊該行即可。(標定點應按從小到大的順序選擇進行標定)

對傳感器施力，用標準測力計測量當前傳感器受力的大小;

當標準測力計顯示當前傳感器受力的大小為10.000kN時，立即點擊標定按鈕。

④. 選擇第二個標定點：用鼠標點擊該行即可。

對傳感器施力，當標準測力計顯示當前傳感器受力的大小為20.000kN時，立即點擊標定按鈕。

⑤. 依次點選標定點30、40、50，按以上步驟將該量程(檔位)標定完畢。

2. 第二檔(25kN量程)的標定：

①. 選擇第二檔(25kN量程)：

②. 示值清零：

③. 各標定點的標定方法同檔標定的介紹。

3. 其他檔位(量程)的標定：

方法同檔。

二、引伸計的標定

以型號為25/50的引伸計為例：該引伸計的量程為25mm，標距為50mm。

其他量程的引伸計的標定操作雷同。

1. 檔(量程)的標定：

①. 選擇檔(量程)：

②. 示值清零：應在引伸計刀口(夾頭)距離為標距時清零。

可用引伸計標距儀(或卡尺)固定兩個刀口的位置。

③. 選擇個標定點25.0mm：用鼠標點擊該行即可。(應按從小到大的順序選擇標定點進行標定)

將刀口間的距離加大25mm，即調整為75mm;

④. 依次點選其它標定點，按以上步驟將該量程(檔位)標定完畢。

2. 其他檔位(量程)的標定：

標定方法同檔(25mm量程)的標定。

三.位移的標定：

1. 方式1：

編碼器脈沖：將相應脈沖參數乘以4后填入即可。

編碼器旋轉一圈相當于：如果編碼器固定在絲杠上，編碼器旋轉一圈相當于絲杠推動壓盤(或橫梁)移動了相當于絲杠絲距的位移量，此處填入絲距即可。

2. 方式2：

如果方式1不能正常完成標定，可采用本方式：

①. 將位移清零。

②. 移動壓盤(或橫梁)，使移動一定距離，用卡尺(或其它測量工具)測量壓盤(或橫梁)實際的移動距離。例如實際測量為100mm，而軟件卻顯示105mm;將相應值填入后點“應用“按鈕即完成標定。

以上是小編為大家分享的液壓萬能試驗機傳感器的標定，希望可以幫助到大家噢!
