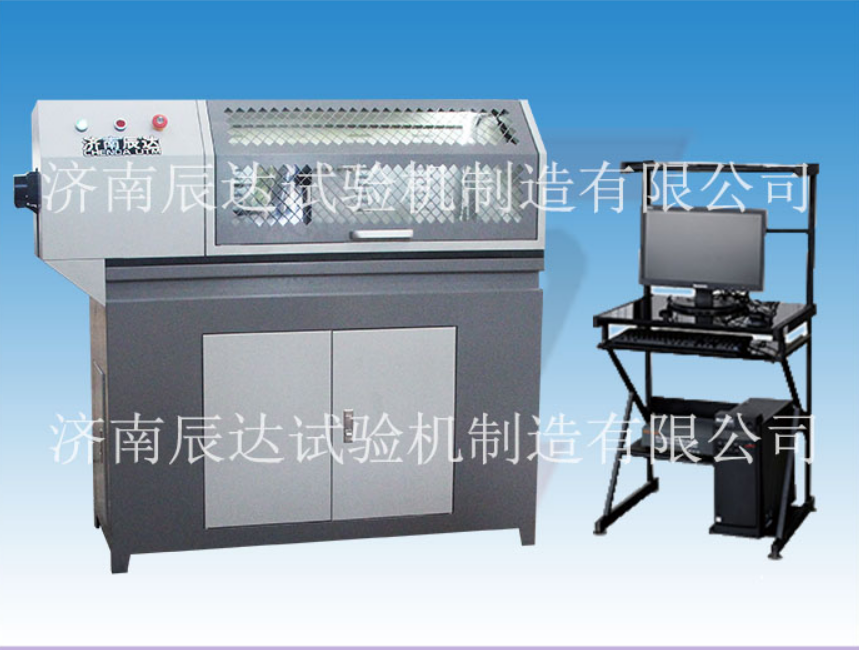

了解扭轉試驗機的結構和如何運作

扭轉試驗機是能夠提供扭矩并測量其大小的設備，專門用于對試樣進行處理。其類型多樣，結構形式各異，但通常由加載和測力兩個主要部分組成。以NJ-100B型為例，其結構和運作原理可以詳細解釋。

1、操作步驟

1)估算實驗所要扭矩，選擇所需示力度盤。

2)根據試樣夾持端形狀，選擇合適的鉗口和襯套。

3)裝好自動繪圖器上筆和紙，并打開繪圖器開關。

4)打開電源，調節旋鈕，使指針對準零點。

5)安裝試件。先將試件的一端插入固定夾頭中，并夾緊。調整加載機構水平移動，使試件的另一端插入活動夾頭中后再夾緊。

6)加載。根據需要將加載開關上的正向或反向按鈕按下，逐漸調節變速電位器，使直流電動機轉動對試件施加扭矩。

7)實驗結束，立即停機，取下試件，將機器復原并清理現場。
